一、電磁加熱設備的基本構成

電磁加熱設備主要由以下幾個部分組成：

電源控制系統（逆變電源）

將工頻交流電（220V/380V，50Hz）轉化為高頻交流電（一般在幾kHz至數百kHz）。

通過整流、濾波、逆變等環節，為線圈提供高頻電流。

常見控制核心有IGBT模塊或MOSFET等功率器件。

感應加熱線圈（感應器/電感線圈）

由銅管或銅排繞制而成，內部通入冷卻水防止過熱。

線圈本身不發熱，而是在通入高頻電流后產生交變磁場。

工件置于磁場中，感應出渦流實現自身加熱。

被加熱工件（金屬件）

工件作為次級回路，渦流在其內部流動，因電阻效應轉化為熱量。

不同材質（金屬磁導率、導電率不同）會影響加熱效率與深度。

冷卻系統

感應加熱系統中功率電子元件和線圈在工作時會產生大量熱量。

通常采用水冷循環系統（冷卻塔/冷水機+循環泵），保證設備穩定運行。

控制與檢測系統

包括溫度傳感器、功率調節器、PLC控制器、顯示與報警系統。

實現溫度設定、功率調節、時間控制、過流/過壓保護等功能。

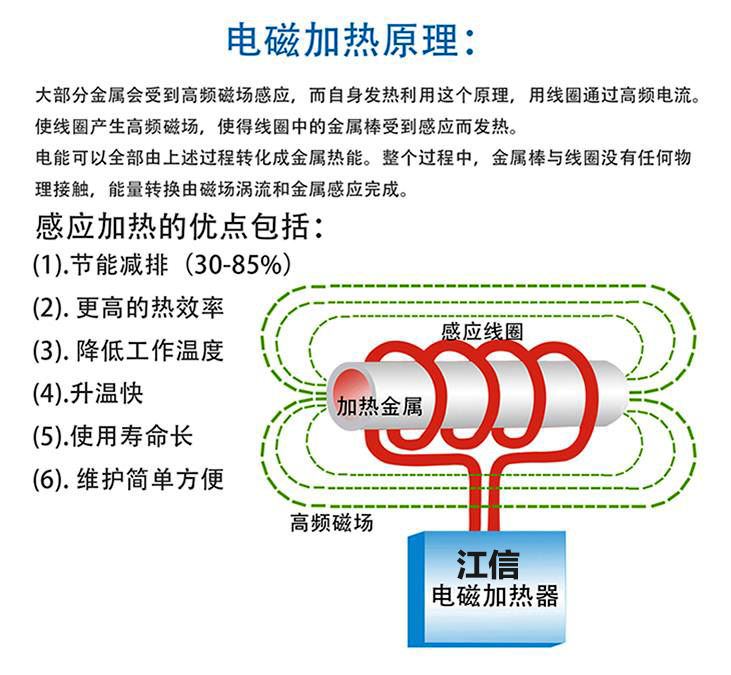

二、電磁加熱設備的工作原理

電磁加熱的基本原理是 電磁感應 + 渦流發熱效應，具體過程如下：

產生交變磁場

電源系統輸出高頻交流電流，通過感應線圈流動。

線圈周圍形成高頻交變磁場。

渦流效應

金屬工件放入磁場中，磁場變化切割工件，工件內部產生感應電動勢。

由于工件本身導電性，感應電流（渦流）在其內部流動。

電磁加熱設備在食品設備中的應用

焦耳熱效應

金屬工件的電阻會使渦流轉化為熱量。

熱量從工件表層向內部傳遞，使其整體溫度升高。

集膚效應

高頻電流在導體中趨向于表面流動，稱為“集膚效應”。

高頻越高，電流集中在工件表層，適合表面淬火、焊接等。

低頻則加熱深度較大，適合整體加熱、熔煉等。

三、電磁加熱設備的特點

非接觸加熱：線圈與工件無直接接觸，避免污染與損傷。

加熱速度快：能量直接在工件內部轉化為熱能，效率高。

溫度可控：可通過功率調節與溫度反饋實現精確控制。

節能環保：無明火、無煙塵，電能利用率可達90%以上。

應用廣泛：可用于金屬熔煉、熱處理、焊接、熱裝、管道加熱、蒸汽發生等領域。

總結：
電磁加熱設備的核心構成是 電源逆變器 + 感應線圈 + 冷卻系統 + 控制系統，其原理是利用 高頻交變磁場在金屬工件中產生渦流，從而直接發熱。這種方式不僅高效節能，而且加熱均勻、可控性強，因此在工業加熱、節能改造等方面應用越來越廣泛。
